Pölyn- ja purunpoistojärjestelmien
putkistot ja tarvikkeet

Laadukkaat putkistot ja tarvikkeet teollisuuden
pölyn- ja purunpoistojärjestelmiin.

Suomen Imurikeskus Oy tarjoaa kattavan valikoiman putkistoja ja putkistotarvikkeita teollisuuden pölyn- ja purunpoistojärjestelmiin. Valikoimastamme löydät putket, putkikäyrät, haarat, supistukset, liitososat ja muut tarvittavat komponentit erilaisiin teollisuuden käyttökohteisiin.

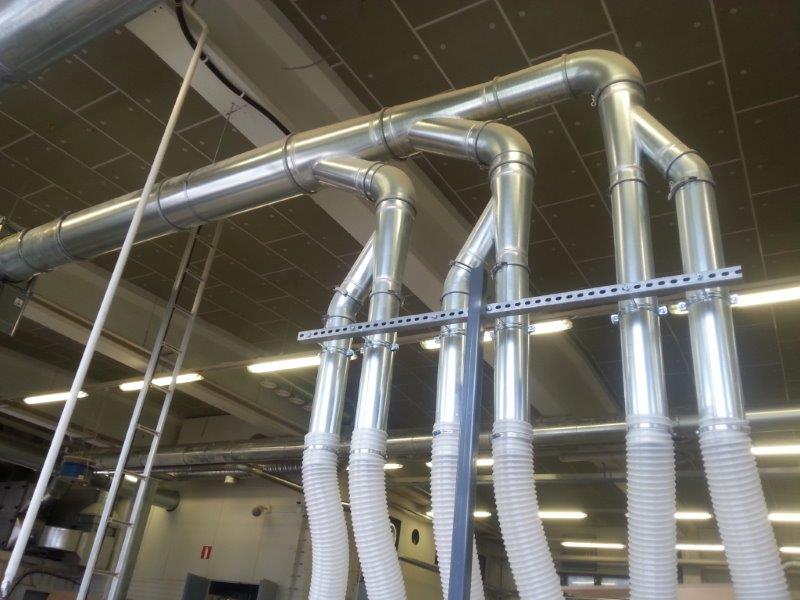

Oikein suunniteltu ja mitoitettu putkisto on tärkeä osa toimivaa pölyn- ja purunpoistojärjestelmää. Putkiston materiaalit, halkaisijat ja haaroitukset vaikuttavat ilmavirtaan, painehäviöihin sekä pölyn ja purun tehokkaaseen kuljetukseen.

Autamme valitsemaan käyttökohteeseen sopivat putkistokomponentit niin uusiin järjestelmiin kuin olemassa olevien järjestelmien laajennuksiin ja muutostöihin.

Putkisto-osat ja tarvikkeet

Valikoimamme kattaa monipuolisesti teollisuuden pölyn- ja purunpoistoputkistojen komponentteja:

  • Suorat putket
  • Y-haarat ja muut haaroitusosat
  • Liitososat ja kiinnitystarvikkeet
  • Putkikäyrät ja mutkat
  • Supistukset ja sovitekappaleet
  • Muut järjestelmäkohtaiset putkistotarvikkeet

Putkisto-osat valitaan käyttökohteen ja järjestelmän teknisten vaatimusten mukaan.
Oikein valitut komponentit mahdollistavat toimivan ja luotettavan kokonaisuuden.

Putkistojen materiaalivaihtoehdot

Tarjoamme pölyn- ja purunpoistoputkistoja erilaisiin teollisuuden käyttöolosuhteisiin.

Putkiston materiaalivalinnassa huomioidaan muun muassa poistettavan materiaalin ominaisuudet, kuluttavuus, kosteus sekä käyttöympäristön vaatimukset.

Putkistojen materiaalivaihtoehtoja ovat:

  • Sinkitty teräs – kestävä ja yleiskäyttöinen vaihtoehto teollisuuden pölyn- ja purunpoistoputkistoihin.
  • Ruostumaton teräs (RST) – soveltuu kohteisiin, joissa putkistolta edellytetään hyvää korroosionkestävyyttä.
  • Haponkestävä teräs (HST) – vaihtoehto vaativiin käyttöolosuhteisiin, joissa tarvitaan erityistä korroosionkestävyyttä.

Autamme valitsemaan sopivan putkistomateriaalin käyttökohteen vaatimusten perusteella.

Oikein mitoitettu putkisto varmistaa
tehokkaan pölynpoiston

Pölyn- ja purunpoistojärjestelmän tehokkuus ei riipu pelkästään puhaltimesta tai suodatinyksiköstä.

Myös putkiston rakenne, mitoitus ja materiaalivalinnat vaikuttavat merkittävästi koko järjestelmän toimintaan.

Huolellisesti suunniteltu putkisto auttaa:

  • Ylläpitämään riittävää ilmavirtaa ja materiaalin kuljetusnopeutta
  • Vähentämään tarpeettomia painehäviöitä
  • Ehkäisemään pölyn ja purun kertymistä putkistoon
  • Parantamaan järjestelmän toimintavarmuutta
  • Helpottamaan järjestelmän huoltoa ja kunnossapitoa

Putkiston mitoituksessa huomioidaan muun muassa poistettavan materiaalin ominaisuudet, tarvittava ilmamäärä, putkiston pituus sekä haaroitusten ja putkikäyrien vaikutus virtaukseen.

Putkistoratkaisut eri teollisuudenaloille

Pölyn- ja purunpoistoputkistoja käytetään
monipuolisesti eri teollisuudenaloilla, kuten:

  • Puuteollisuudessa – sahanpurun, puupölyn ja lastujen poistoon
  • Metalliteollisuudessa – hiontapölyn ja muiden prosesseissa syntyvien hiukkasten poistoon
  • Muoviteollisuudessa – muovipölyn ja tuotantojätteen poistoon
  • Paperi- ja prosessiteollisuudessa – tuotantoprosessien pölyn ja irtomateriaalin poistoon
  • Oppilaitoksissa – teknisten työtilojen pölyn- ja purunpoistojärjestelmiin

Jokainen käyttökohde asettaa omat vaatimuksensa putkiston materiaalille, rakenteelle ja mitoitukselle.
Siksi putkistoratkaisut suunnitellaan aina järjestelmän käyttötarkoituksen mukaan.

Putkistojen suunnittelu ja mitoitus

Suomen Imurikeskus tarjoaa asiantuntevaa apua pölyn- ja purunpoistoputkistojen suunnitteluun, mitoitukseen ja komponenttien valintaan.

Toimitamme putkisto-osia sekä kokonaisia pölyn- ja purunpoistojärjestelmiä, jotka voidaan toteuttaa tarvittaessa suunnittelusta asennukseen.

Pitkä kokemuksemme teollisuuden pölynpoistoratkaisuista auttaa löytämään toimivan ja kestävän ratkaisun erilaisiin tuotantoympäristöihin.

Putket ja käyrät

Suorat kuljetuskanavat

Valmistettu pituus saumatusta galvanoidusta teräslevystä (0,6 – 0,9).

Pyöristetyllä tai suoralla kauluksella.

Saatavana myös haponkestävästä ja ruostumattomasta teräksestä.

  • Kuljetuskanava Ø100/2000 mm
    (Tuotenro: 045004)

  • Kuljetuskanava Ø125/2000 mm
    (Tuotenro: 045007)

  • Kuljetuskanava Ø160/2000 mm
    (Tuotenro: 045010)

  • Kuljetuskanava Ø200/2000 mm
    (Tuotenro: 045013)

  • Kuljetuskanava Ø250/2000 mm
    (Tuotenro: 045019)

  • Kuljetuskanava Ø315/2000 mm
    (Tuotenro: 045025)

  • Kuljetuskanava Ø350/2000 mm
    (Tuotenro: 045028)

  • Kuljetuskanava Ø400/2000 mm
    (Tuotenro: 045031)

  • Kuljetuskanava Ø450/2000 mm
    (Tuotenro: 045033)

  • Kuljetuskanava Ø500/2000 mm
    (Tuotenro: 045037)

  • Kuljetuskanava Ø100/1000mm
    (Tuotenro: 045005)

  • Kuljetuskanava Ø125/1000 mm
    (Tuotenro: 045008)

  • Kuljetuskanava Ø160/1000 mm
    (Tuotenro: 045011)

  • Kuljetuskanava Ø200/1000 mm
    (Tuotenro: 045014)

  • Kuljetuskanava Ø250/1000 mm
    (Tuotenro: 045020)

  • Kuljetuskanava Ø315/1000 mm
    (Tuotenro: 045026)

  • Kuljetuskanava Ø350/1000 mm
    (Tuotenro: 045029)

  • Kuljetuskanava Ø400/1000 mm
    (Tuotenro: 045032)

  • Kuljetuskanava Ø450/1000 mm
    (Tuotenro: 045034)

  • Kuljetuskanava Ø500/1000 mm
    (Tuotenro: 045036)

Säädettävät tasausputket

Käytetään silloin, kun vakiopituudet eivät sovi haluttuun mittaan.

Putki katkaistaan haluttuun pituuteen, ja tasausputki, jonka halkaisija on hieman suurempi, työnnetään putken päälle haluttuun kohtaan.

Katkaistu kaulus korvataan kumirenkaalla.

Pikaliitin asennetaan kuten tavallinen putkiliitos.

Sisältää kumirenkaan.

  • Säädettävä tasausputki Ø100
    (Tuotenro: 045070)

  • Säädettävä tasausputki Ø125
    (Tuotenro: 045071)

  • Säädettävä tasausputki Ø160
    (Tuotenro: 045073)

  • Säädettävä tasausputki Ø200
    (Tuotenro: 045075)

  • Säädettävä tasausputki Ø250
    (Tuotenro: 045076)

  • Säädettävä tasausputki Ø315
    (Tuotenro: 045077)

  • Säädettävä tasausputki Ø350
    (Tuotenro: 045078)

  • Säädettävä tasausputki Ø400
    (Tuotenro: 045079)

  • Säädettävä tasausputki Ø450
    (Tuotenro: 045080)

  • Säädettävä tasausputki Ø500
    (Tuotenro: 045081)

Putkikäyrät

Käyrä on muotoon prässättyä galvanoitua teräslevyä (0,6–0,7).

  • Käyrä 30° Ø100
    (Tuotenro: 045309)

  • Käyrä 30° Ø125
    (Tuotenro: 045314)

  • Käyrä 30° Ø160
    (Tuotenro: 045319)

  • Käyrä 30° Ø200
    (Tuotenro: 045325)

  • Käyrä 30° Ø250
    (Tuotenro: 045334)

  • Käyrä 30° Ø315
    (Tuotenro: 045328)

  • Käyrä 30° Ø350
    (Tuotenro: 045335)

  • Käyrä 30° Ø400
    (Tuotenro: 045339)

  • Käyrä 30° Ø450
    (Tuotenro: 045345)

  • Käyrä 30° Ø500
    (Tuotenro: 045373)

  • Käyrä QF 30° Ø200

  • Käyrä QF 30° Ø250

  • Käyrä QF 30° Ø315

  • Käyrä QF 30° Ø350

  • Käyrä QF 30° Ø400

  • Käyrä QF 30° Ø450

  • Käyrä QF 30° Ø500

  • Käyrä 45° Ø100
    (Tuotenro: 045308)

  • Käyrä 45° Ø125
    (Tuotenro: 045313)

  • Käyrä 45° Ø160
    (Tuotenro: 045318)

  • Käyrä 45° Ø200
    (Tuotenro: 045323)

  • Käyrä 45° Ø250
    (Tuotenro: 045333)

  • Käyrä 45° Ø315
    (Tuotenro: 045343)

  • Käyrä 45° Ø350
    (Tuotenro: 045332)

  • Käyrä 45° Ø400
    (Tuotenro: 045338)

  • Käyrä 45° Ø450
    (Tuotenro: 045344)

  • Käyrä 45° Ø500
    (Tuotenro: 045372)

  • Käyrä QF 45° Ø200

  • Käyrä QF 45° Ø250

  • Käyrä QF 45° Ø315

  • Käyrä QF 45° Ø350

  • Käyrä QF 45° Ø400

  • Käyrä QF 45° Ø450

  • Käyrä QF 45° Ø500

  • Käyrä 60° Ø100
    (Tuotenro: 045307)

  • Käyrä 60° Ø125
    (Tuotenro: 045312)

  • Käyrä 60° Ø160
    (Tuotenro: 045317)

  • Käyrä 60° Ø200
    (Tuotenro: 045322)

  • Käyrä 60° Ø250
    (Tuotenro: 045326)

  • Käyrä 60° Ø315
    (Tuotenro: 045327)

  • Käyrä 60° Ø350
    (Tuotenro: 045330)

  • Käyrä 60° Ø400
    (Tuotenro: 045337)

  • Käyrä 60° Ø450
    (Tuotenro: 045342)

  • Käyrä 60° Ø500
    (Tuotenro: 045372)

  • Käyrä QF 60° Ø200

  • Käyrä QF 60° Ø250

  • Käyrä QF 60° Ø315

  • Käyrä QF 60° Ø350

  • Käyrä QF 60° Ø400

  • Käyrä QF 60° Ø450

  • Käyrä QF 60° Ø500

  • Käyrä 90° Ø100
    (Tuotenro: 045306)

  • Käyrä 90° Ø125
    (Tuotenro: 045311)

  • Käyrä 90° Ø160
    (Tuotenro: 045316)

  • Käyrä 90° Ø200
    (Tuotenro: 045321)

  • Käyrä 90° Ø250
    (Tuotenro: 045331)

  • Käyrä 90° Ø315
    (Tuotenro: 045341)

  • Käyrä 90° Ø350
    (Tuotenro: 045329)

  • Käyrä 90° Ø400
    (Tuotenro: 045336)

  • Käyrä 90° Ø450
    (Tuotenro: 045340)

  • Käyrä 90° Ø500
    (Tuotenro: 045370)

  • Käyrä QF 90° Ø200

  • Käyrä QF 90° Ø250

  • Käyrä QF 90° Ø315

  • Käyrä QF 90° Ø350

  • Käyrä QF 90° Ø400

  • Käyrä QF 90° Ø450

  • Käyrä QF 90° Ø500

Haarat ja supistukset

Putkihaarat

Haarat on valmistettu galvanoidusta teräslevystä.

Tilattaessa on mainittava halkaisijat A, B ja C.

Yli 500 mm:n halkaisijalla olevat haarat toimitetaan laippaliitoksella.

  • Haara Ø100/ØB/ØC 30°
    (Tuotenro: 045101)

  • Haara Ø125/ØB/ØC 30°
    (Tuotenro: 045103)

  • Haara Ø160/ØB/ØC 30°
    (Tuotenro: 045104)

  • Haara Ø200/ØB/ØC 30°
    (Tuotenro: 045105)

  • Haara Ø250/ØB/ØC 30°
    (Tuotenro: 045107)

  • Haara Ø315/ØB/ØC 30°
    (Tuotenro: 045109)

  • Haara Ø350/ØB/ØC 30°
    (Tuotenro: 045106)

  • Haara Ø400/ØB/ØC 30°
    (Tuotenro: 045108)

  • Haara Ø450/ØB/ØC 30°
    (Tuotenro: 045110)

  • Haara Ø500/ØB/ØC 30°
    (Tuotenro: 045375)

Lentokonehaarat

Valmistettu galvanoidusta teräslevystä.

Tilattaessa on mainittava halkaisijat A, B, C ja D.

Halkaisijaltaan yli 500 mm:n haarat toimitetaan laippaliitoksella.

  • Lentokonehaara Ø100/ØB/ØC/ØD
    (Tuotenro: 045346)

  • Lentokonehaara Ø125/ØB/ØC/ØD
    (Tuotenro: 045347)

  • Lentokonehaara Ø160/ØB/ØC/ØD
    (Tuotenro: 045349)

  • Lentokonehaara Ø200/ØB/ØC/ØD
    (Tuotenro: 045351)

  • Lentokonehaara Ø250/ØB/ØC/ØD
    (Tuotenro: 045352)

  • Lentokonehaara Ø315/ØB/ØC/ØD
    (Tuotenro: 045353)

  • Lentokonehaara Ø350/ØB/ØC/ØD
    (Tuotenro: 045354)

  • Lentokonehaara Ø400/ØB/ØC/ØD
    (Tuotenro: 045355)

  • Lentokonehaara Ø450/ØB/ØC/ØD
    (Tuotenro: 045356)

  • Lentokonehaara Ø500/ØB/ØC/ØD
    (Tuotenro: 045383)

Housuhaarat

Valmistettu galvanoidusta teräslevystä.

Tilattaessa on mainittava halkaisijat A, B, C ja D.

Halkaisijaltaan yli 500 mm:n haarat toimitetaan laippaliitoksella.

  • Housuhaara Ø100/ØB/ØC
    (Tuotenro: 045500)

  • Housuhaara Ø125/ØB/ØC
    (Tuotenro: 045501)

  • Housuhaara Ø160/ØB/ØC
    (Tuotenro: 045503)

  • Housuhaara Ø200/ØB/ØC
    (Tuotenro: 045505)

  • Housuhaara Ø250/ØB/ØC
    (Tuotenro: 045507)

  • Housuhaara Ø315/ØB/ØC
    (Tuotenro: 045509)

  • Housuhaara Ø350/ØB/ØC
    (Tuotenro: 045510)

  • Housuhaara Ø400/ØB/ØC
    (Tuotenro: 045511)

  • Housuhaara Ø450/ØB/ØC
    (Tuotenro: 045512)

  • Housuhaara Ø500/ØB/ØC
    (Tuotenro: 045513)

Istutushaarat

Valmistettu galvanoidusta teräslevystä.

Tilattaessa on mainittava A (pääputken halkaisija) ja B.

Halkaisijaltaan yli 500 mm:n haarat toimitetaan laippaliitoksella.

  • Istutushaara Ø100/ØB
    (Tuotenro: 045202)

  • Istutushaara Ø125/ØB
    (Tuotenro: 045203)

  • Istutushaara Ø160/ØB
    (Tuotenro: 045204)

  • Istutushaara Ø200/ØB
    (Tuotenro: 045209)

  • Istutushaara Ø250/ØB
    (Tuotenro: 045212)

  • Istutushaara Ø315/ØB
    (Tuotenro: 045211)

  • Istutushaara Ø350/ØB
    (Tuotenro: 045207)

  • Istutushaara Ø400/ØB
    (Tuotenro: 045210)

  • Istutushaara Ø450/ØB
    (Tuotenro: 045208)

  • Istutushaara Ø500/ØB
    (Tuotenro: 045213)

Supistuskartiot

Valmistettu pituussaumatusta galvanoidusta teräslevystä.

  • Supistuskartio Ø100/ØB
    (Tuotenro: 044701)

  • Supistuskartio Ø125/ØB
    (Tuotenro: 044702)

  • Supistuskartio Ø160/ØB
    (Tuotenro: 044704)

  • Supistuskartio Ø200/ØB
    (Tuotenro: 044706)

  • Supistuskartio Ø250/ØB
    (Tuotenro: 044707)

  • Supistuskartio Ø315/ØB
    (Tuotenro: 044708)

  • Supistuskartio Ø350/ØB
    (Tuotenro: 044709)

  • Supistuskartio Ø400/ØB
    (Tuotenro: 044710)

  • Supistuskartio Ø450/ØB
    (Tuotenro: 044711)

  • Supistuskartio Ø500/ØB
    (Tuotenro: 044712)

Liittimet ja kiinnikkeet

Pikapantaliittimet

Pyöreäreunaisten putkien liittämiseen.

Valmistettu galvanoidusta teräslevystä, varustettu lukitussalvalla.

  • Kuljetuskanavan pantaliitin Ø100
    (Tuotenro: 045401)

  • Kuljetuskanavan pantaliitin Ø125
    (Tuotenro: 045402)

  • Kuljetuskanavan pantaliitin Ø160
    (Tuotenro: 045404)

  • Kuljetuskanavan pantaliitin Ø200
    (Tuotenro: 045406)

  • Kuljetuskanavan pantaliitin Ø250
    (Tuotenro: 045407)

  • Kuljetuskanavan pantaliitin Ø315
    (Tuotenro: 045408)

  • Kuljetuskanavan pantaliitin Ø350
    (Tuotenro: 045405)

  • Kuljetuskanavan pantaliitin Ø400
    (Tuotenro: 045410)

  • Kuljetuskanavan pantaliitin Ø450
    (Tuotenro: 045411)

  • Kuljetuskanavan pantaliitin Ø500
    (Tuotenro: 045412)

Pantaliittimen kumirenkaat

Käytetään liitettäessä suorareunaista putkea pyöreäreunaiseen putkeen sekä tasausputken yhteydessä.

  • Pantaliittimen kumirengas Ø100
    (Tuotenro: 045357)

  • Pantaliittimen kumirengas Ø125
    (Tuotenro: 045358)

  • Pantaliittimen kumirengas Ø160
    (Tuotenro: 045360)

  • Pantaliittimen kumirengas Ø200
    (Tuotenro: 045362)

  • Pantaliittimen kumirengas Ø250
    (Tuotenro: 045363)

  • Pantaliittimen kumirengas Ø315
    (Tuotenro: 045364)

  • Pantaliittimen kumirengas Ø350
    (Tuotenro: 045365)

  • Pantaliittimen kumirengas Ø400
    (Tuotenro: 045366)

  • Pantaliittimen kumirengas Ø450
    (Tuotenro: 045367)

  • Pantaliittimen kumirengas Ø500
    (Tuotenro: 045368)

Kannakesangat

Putkikannake mutterilla.

  • Kannakesanka Ø100
    (Tuotenro: 045602)

  • Kannakesanka Ø125
    (Tuotenro: 045603)

  • Kannakesanka Ø160
    (Tuotenro: 045604)

  • Kannakesanka Ø200
    (Tuotenro: 045614)

  • Kannakesanka Ø250
    (Tuotenro: 045606)

  • Kannakesanka Ø315
    (Tuotenro: 045607)

  • Kannakesanka Ø350
    (Tuotenro: 045611)

  • Kannakesanka Ø400
    (Tuotenro: 045608)

  • Kannakesanka Ø450
    (Tuotenro: 045609)

  • Kannakesanka Ø500
    (Tuotenro: 045618)

Sulkupellit

Käsikäyttöiset sulkupellit

Käsikäyttöinen, kevyesti liikkuva sulkupelti. Valmistettu galvanoidusta teräksestä.

Laitteessa on erikoistiiviste, joka varmistaa pienen kitkan ja optimaalisen tiiveyden.

  • Sulkupelti käsikäyttöinen 100 mm puruputkelle
    (Tuotenro: 014404)

  • Sulkupelti käsikäyttöinen 125 mm puruputkelle
    (Tuotenro: 014403)

  • Sulkupelti käsikäyttöinen 160 mm puruputkelle
    (Tuotenro: 014401)

  • Sulkupelti käsikäyttöinen 200 mm puruputkelle
    (Tuotenro: 014399)

  • Sulkupelti käsikäyttöinen 250 mm puruputkelle
    (Tuotenro: 014398)

  • Sulkupelti käsikäyttöinen 315 mm puruputkelle
    (Tuotenro: 014397)

Paineilmatoimiset sulkupellit

Sulkupelti. Valmistettu 1,5–3,0 mm:n sähkösinkitystä teräslevystä. Tarkoitettu putkistojärjestelmien ja koneliitäntöjen nopeaan ja tiiviiseen sulkemiseen.

  • Sulkupelti paineilmatoiminen 100 mm puruputkelle
    (Tuotenro: 014390)

  • Sulkupelti paineilmatoiminen 125 mm puruputkelle
    (Tuotenro: 014389)

  • Sulkupelti paineilmatoiminen 160 mm puruputkelle
    (Tuotenro: 014387)

  • Sulkupelti paineilmatoiminen 200 mm puruputkelle
    (Tuotenro: 014385)

  • Sulkupelti paineilmatoiminen 250 mm puruputkelle
    (Tuotenro: 014384)

  • Sulkupelti paineilmatoiminen 315 mm puruputkelle
    (Tuotenro: 014383)

  • Sulkupelti paineilmatoiminen 350 mm puruputkelle
    (Tuotenro: 014382)

Usein kysytyt kysymykset pölyn- ja purunpoistoputkistoista

Putkiston halkaisija määritetään tarvittavan ilmamäärän, poistettavan materiaalin ja riittävän kuljetusnopeuden perusteella.

Liian pieni tai suuri putkisto voi heikentää järjestelmän toimintaa, minkä vuoksi oikea mitoitus on tärkeää.

Materiaalivalinta riippuu käyttökohteesta ja poistettavan materiaalin ominaisuuksista.

Sinkitty teräs soveltuu moniin teollisuuden käyttökohteisiin, kun taas ruostumaton tai haponkestävä teräs voi olla tarpeen vaativammissa olosuhteissa.

Usein voi. Laajennuksen yhteydessä on kuitenkin tarkistettava muun muassa järjestelmän ilmamäärä, painehäviöt ja puhaltimen kapasiteetti, jotta
järjestelmä toimii myös muutosten jälkeen suunnitellusti.
